多通道隔膜閥-M-65A

多通道隔膜閥

是目前最先進的設計理念為滿足生物制藥，高潔凈要求的解決方案。傳統焊接組成的閥陣系統安裝非常的復雜，實施的工期很長，而且會占用很大的空間，安裝和焊接工作驗證費用相當高。

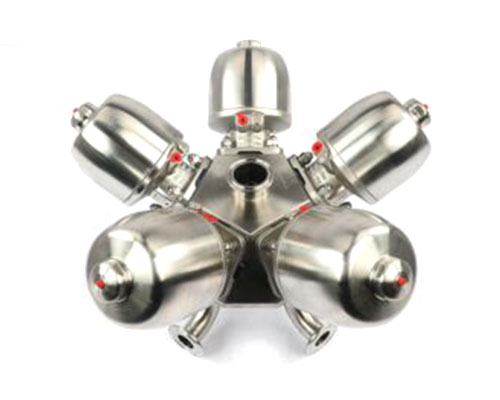

M-65A型)  多通道隔膜閥
5個閥門，6個通道
5個閥門垂直放置
死區 = ≤ 1D
SIZE：1"-2",DN25-DN50
材質：316L/1.4404，1.4435 NB2 Fe≤0.5%
溫度：-20℃ +150℃
壓力：10bar
內表面：Ra0.4μm，電拋光，機拋光
膜片：雙層膜片：EPDM+PTFE；單層膜片：EPDM,FPM,SILICON
操作方式：手動,氣動
控制方式：可配置：1）控制單元C-TOP；2）閥門定位器IL-TOP；3）機械閥位調節器；4）位置傳感器

安裝建議

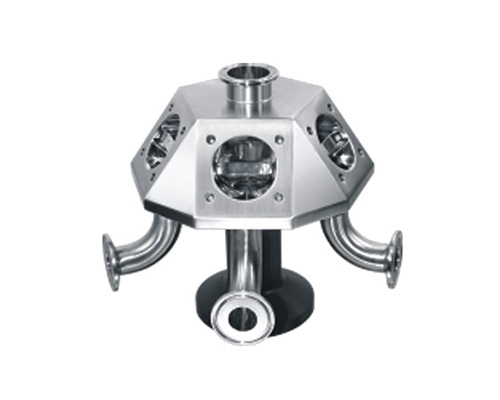

根據通徑大小不同，星形設計最多可達7個閥門，另外星形設計也可有兩個對置的多通道閥門組成，他們之間通過公共管相連接。
